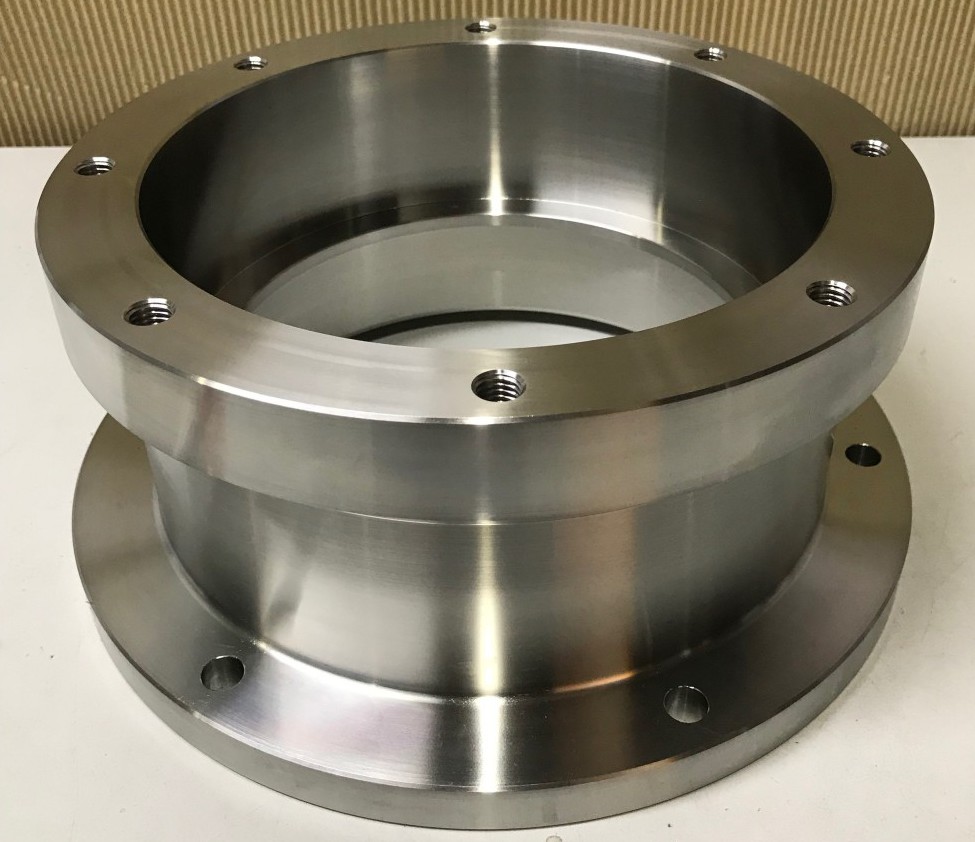

立旋盤加工品(φ300)

名称立旋盤加工品(φ300)
材質ステンレスSUS316
サイズφ300×150
加工方法立旋盤、マシニング
納期1か月
数量1ケ~
参考価格お問合せください。

特徴

この立旋盤加工品(φ300)は、ある化学プラント機器に使用される部品であり、内部にはベアリングが挿入されるものです。写真をご覧いただくと分かるとおり肉厚がとても薄いので通常の旋盤加工方法だと歪みが発生してしまいますが、ベアリング挿入部にはH7公差が指定されており、かつ、左右からベアリングを嵌める構造になっているため、同芯度0.01が指定されています。機械加工+溶接.comを運営する三栄製作所は、長年の旋盤加工を含めた機械加工ノウハウと、最新のオークマ製立形CNC旋盤『V760EX』をフル活用することにより、歪みやすい形状でも高精度な立旋盤加工を行います。大型旋盤加工や立旋盤、ターニング加工でお困りなら当社にお問合せください。
